Extension du générateur de 50 MHz à 1400 MHz

de Victor F1BIU

Le logiciel du pic est prévu universel, il couvre de 50 MHz à 1400 MHz sans trou.
Pour couvrir une bande, il suffit de changer les paramètres de butée dans le fichier inclus externe.dat.

Les paramètres à changer sont les suivants:
               division N de butée basse du vco (lsb et msb)
               division N de butée haute du vco (lsb et msb)
               butée basse affichage  vco
               butée haute affichage  vco
               butée basse affichage  avec shift
               butée haute affichage  avec shift

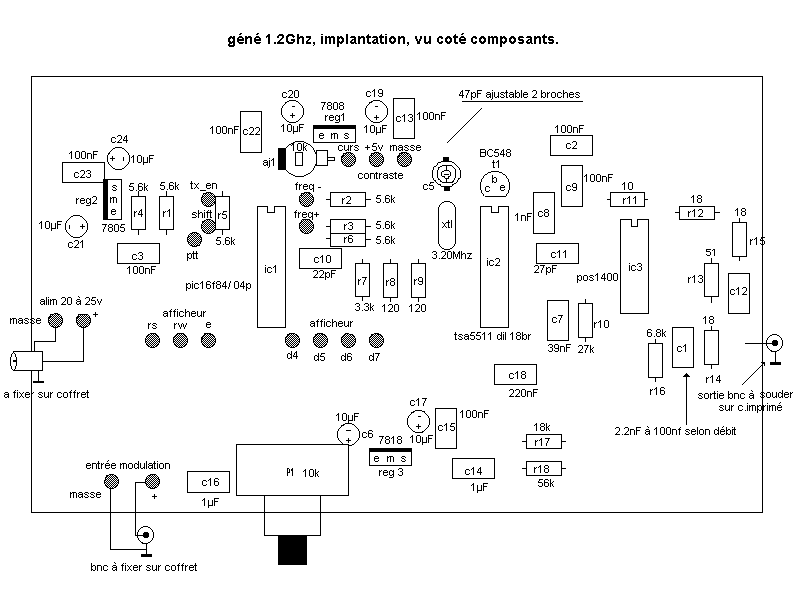

Pour la modification matérielle changer le vco: (disponible chez Cholet-Composants)

                     POS75  pour couvrir 38 MHz  à  75 MHz
                     POS100              50 MHz  à 100 MHz
                     POS150              75 MHz  à 150 MHz
                     POS200              100 MHz à 200 MHz
                     POS400              200 MHz à 380 MHz
                     POS535              300 MHz à 525 MHz
                     POS900W           500 MHz à 900 MHz
                     POS1400             875 MHz à 1400 MHz

Rien n'empêche de remplacer le vco tout fait par un vco de construction personnelle, en tenant compte que le ci TSA5511 est un pll lent.

Je veux un générateur couvrant la bande uhf de 400 Mhz à 500 Mhz.

Je désire pouvoir décaler l'affichage par rapport à la fréquence vco d'une valeur comprise entre 0 Hz et +/-200 MHz.

Je choisis un vco tout fait, le POS535.

Formule pour trouver le diviseur N:

        N = (fréq vco/8)/(fréq quartz réf/512)

Calcul de N butée basse vco à 400 MHz : (400M /8)/(3.2M/512) = 8000 ou 1F40 hexa.
                butée basse vco, msb = 1F
                butée basse vco, lsb = 40

Calcul de N butée haute vco à 500 MHz : (500M /8)/(3.2M/512) = 10000 ou 2710 hexa.
                butée haute vco, msb = 27
                butée haute vco, lsb = 10

écrire dans le fichier externe.dat:
      Nbmsb            equ  01Fh       ;butee basse pour pll 400 Mhz  msb
      Nblsb            equ  040h       ;butee basse pour pll 400 Mhz  lsb
      Nhmsb            equ  027h       ;butee haute pour pll 500 Mhz  msb
      Nhlsb            equ  010h       ;butee haute pour pll 500 Mhz  lsb


valeurs de l'afficheur butée basse vco
écrire dans le fichier externe.dat:
      dib1 equ ' '
      dib2 equ 4
      dib3 equ 0
      dib4 equ 0
      dib6 equ 0      ;(le digit5 est réservé à la virgule)
      dib7 equ 0
      dib8 equ 0

valeurs de l'afficheur butée haute vco
écrire dans le fichier externe.dat:
       dih1 equ ' '
       dih2 equ 5
       dih3 equ 0
       dih4 equ 0
       dih6 equ 0
       dih7 equ 0
       dih8 equ 0

valeurs de l'afficheur butée basse avec shift = 400 MHz -200 MHz = 200 MHz
écrire dans le fichier externe.dat:
       d1bf equ ' '
       d2bf equ 2
       d3bf equ 0
       d4bf equ 0
       d6bf equ 0
       d7bf equ 0
       d8bf equ 0

valeurs de l'afficheur butée haute avec shift = 500 MHz + 200 MHz = 700 MHz
écrire dans le fichier externe.dat:
       d1hf equ ' '
       d2hf equ 7
       d3hf equ 0
       d4hf equ 0
       d6hf equ 0
       d7hf equ 0
       d8hf equ 0
